充电头网拿到了德尔福一款交流充电枪，这款充电枪采用醒目的橙色线W充电功率。在充电枪外壳上设有LED指示灯用于指示电源输入，充电，充满和故障指示。充电枪采用16A插头，插头到控制盒的线米long8唯一官方网站，充电枪控制盒到枪头的线米，满足主流的使用场景long8唯一官方网站。下面就对这款交流充电枪进行拆解，看看内部的设计和用料情况。

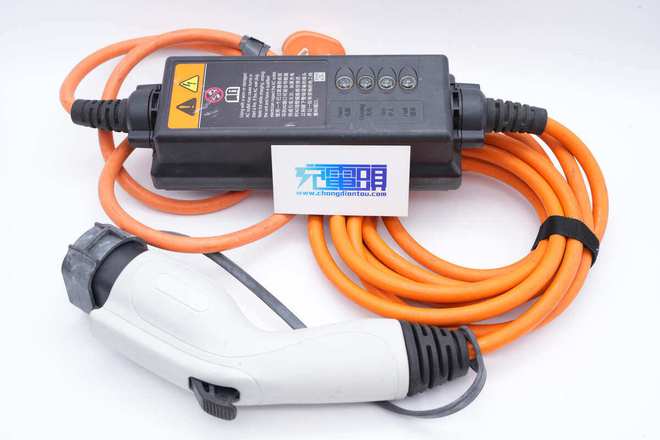

　　德尔福交流充电枪也是常见的充电枪头、充电盒以及线缆三部分组成，线缆为显眼的橙色配色，充电盒样式则比较有工业风格。

　　头部一侧有插头型号（HVCC）、额定电压/电流（250V/16A AC）以及频率（50Hz）参数。

　　壳体内部一览，输入输出导线均通过压板固定，内部PCBA模块通过白色塑料支架固定，导线通过焊接连接到PCBA模块。

　　PCBA模块正面一览，左侧为交流输入/输出端，焊接压敏电阻，贴片保险丝，继电器，整流滤波电路。右侧为控制电源以及MCU等取样电路等。

　　两颗继电器来自宏发，为HF161F-24-H，触点容量为20A，用于充电输出控制。中间是第三颗压敏电阻，连接在交流输入上。

　　初级开关电源芯片来自ON安森美，型号NCP1013B，内置700V MOS管，具有低待机功耗和动态自供电，无需辅助绕组。

　　一颗稳压芯片来自安森美，long8唯一官方网站丝印1750V，型号NCP1117-5V，固定电压输出，为MCU和运放芯片供电。

　　德尔福这款交流充电枪采用醒目的橙色线缆，便于辨认，能够避免不慎损坏。控制盒上设有四颗指示灯，分别用于电源输入，充电，充满和故障指示。其中插头到充电枪的长度约为5米，能够满足主流应用场景使用。long8唯一官方网站

　　充电头网通过拆解了解到，这款充电枪控制盒采用胶圈进行密封用于防水，并使用螺丝固定。导线直接焊接连接到PCBA模块。内部采用飞思卡尔MCU进行整机控制，搭配使用安森美和德州仪器运放芯片。内部开关电源芯片来自安森美，继电器来自宏发，并使用霍尔电流传感器进行过流保护，零序电流互感器进行漏电保护，控制盒内部元件均来自一线大厂，用料扎实。
